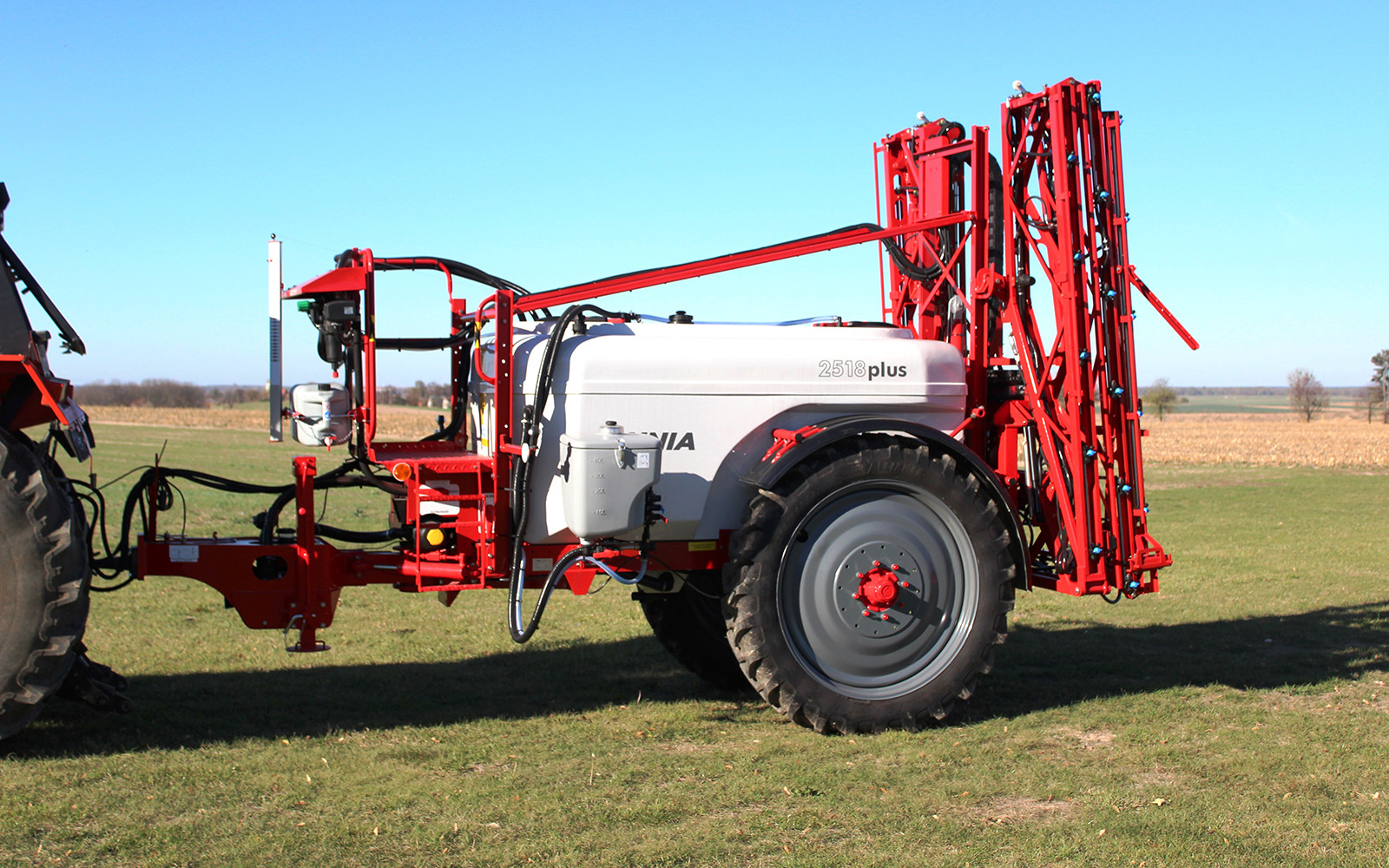

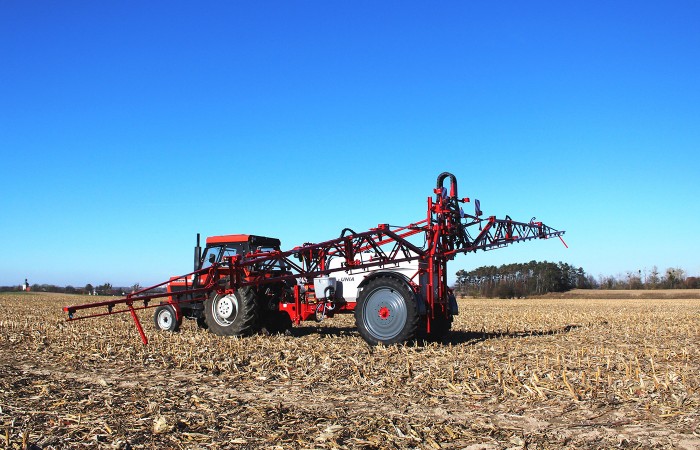

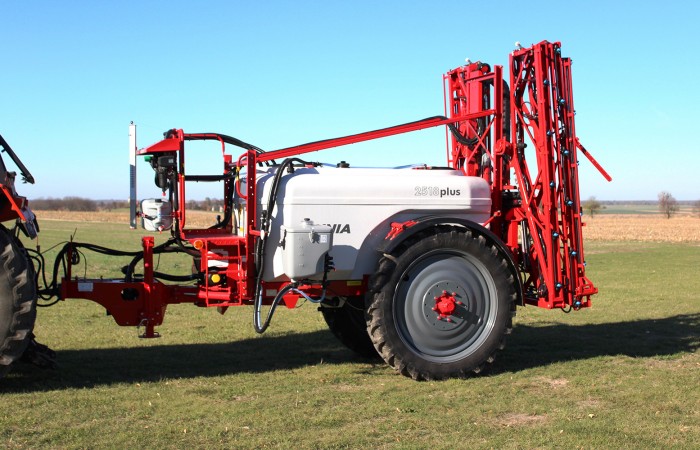

PLUS REX

PFLANZENSCHUTZ - Średnie opryskiwacze przyczepiane - PLUS REX







Beschreibung

Die Feldspritzen der PLUS-Serie bestehen aus mehreren Modellen mit einem Tankvolumen von 1200 bis 2500 Litern und Balken mit einer Breite von 15 bis 24 Metern.

Standardausstattung

PLUS REX

Haupttank: 2000 l ,2500 l – Polyester
- Tank für sauberes Wasser zum Spülen
- Tank für sauberes Wasser zum Händewaschen
Rotationsspülen des Haupttanks

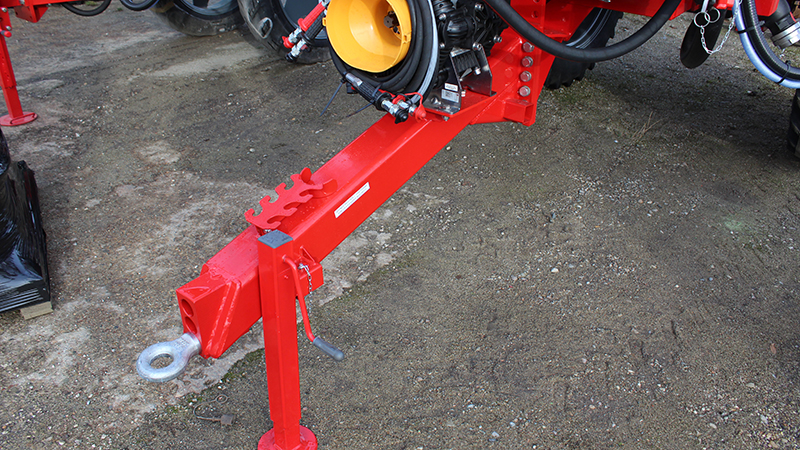

Starre obere Deichsel mit der Öse ø40
Trockene Flüssigkeitsniveauanzeige
Einspülschleuse in der Füllöffnung des Haupttanks
Membrankolbenpumpe
- ZETA 260 für 2000 l und 2500 l
Konstant-Druck-Ventil manuell gesteuert – auf einem Ausleger

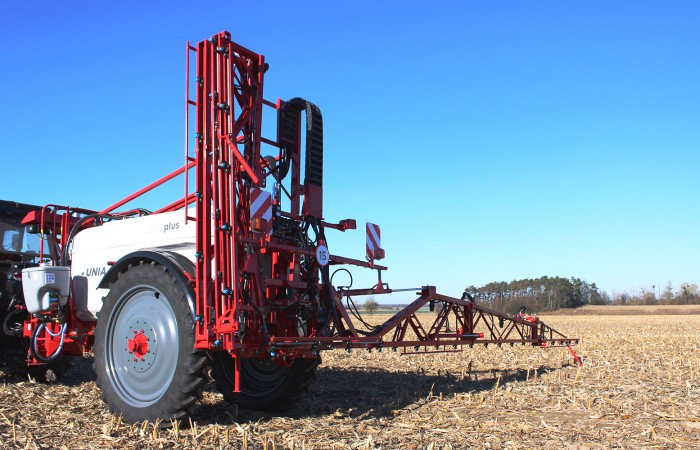

SYMMETRISCHER BALKEN MIT NEIGUNG; hydraulisch vom Schlepper aus gesteuert (2 Schlauchpaare)
Sektionsfilter des Balkens
Hydraulisches Balkenhebesystem bis 2,3 m mit einer mechanischen Federung
Pendelstabilisator mit Schwingdämpfung
Flüssigkeitsleitsystem: säurebeständiger Stahl 1/2’’, Zerstäuber je 50 cm
3-Lage-Düsenköpfe mit Zerstäubern
Räder: 2000 l und 2500 l
Achse mit stufenloser Einstellung der Spurweite: 1,5÷2,0 m für 2000 und 2500 l
1-Leitung-Luftdruckbremsanlage mit Feststellbremse
LED – Strassenbeleuchtung
Öl für die Membranpumpen – 1 L

PLUS REX – BEISPIELE FÜR DIE AUSSTATTUNG

PLUS REX

Version Trend:

SPRAY Computer
ELEKTROVENTIL 5-SEKTIONEN
seitliche Ejektor- EINSPÜLSCHLEUSE
LED-Nachtbeleuchtung des Feldbalkens (blaues Licht)

Version Professional:

SPRAY Computer
ELEKTROVENTIL 5-SEKTIONEN
2 weitere Sektionen
seitliche Ejektor- EINSPÜLSCHLEUSE
Spurfolgende HALBAUTOMATISCHE DEICHSEL
UNABHÄNGIGER BALKEN
MECHANISCHE FEDERUNG DER ACHSE
LED-Nachtbeleuchtung des Feldbalkens (blaues Licht)

Konstruktion

plus rex de

Steuerung

STEUERVENTILE


STEUERVENTIL MIT SEILTSTEUERUNG Das manuelle Steuerungsventil mit Druckkompensation. Das Ausschalten der einzelnen Spritzsektionen erfolgt über Ventiltasten.	ELEKTRISCH GESTEUERTES PROPORTIONALVENTIL Der Block von Ventilen mit elektrischen Motoren und einem Druckkompensationssystem – über CONTROL DUO gesteuert. Das Ventil kann mit einem elektronischen

STEUERGERÄT


CONTROL H – Steuerung Hauptfunktionen: Steuerung der hydraulischen Funktionen des Balkens Einsatz in: SYMMETRISCHE BALKEN SYMMETRISCHE BALKEN MIT NEIGUNG mit manuellen ZSF oder ZTS-Ventil im Flüssigkeitssystem	CONTROL H+ Steuerung Hauptfunktionen: Steuerung der hydraulischen Funktionen des Balkens, Steuerung über den Schaummarkierer Einsatz in: SYMMETRISCHE BALKEN MIT NEIGUNG mit manuellen ZSF oder ZTS-Ventil im Flüssigkeitssystem	CONTROL DUO Steuerung Hauptfunktionen: Einschalten der Spritzfunktion und der Balkensektionen, Steuerung des Arbeitsdruckes Steuerung der hydraulischen Funktionen des Feldbalkens Steuerung des Schaummarkierers Einsatz in: SYMMETRISCHE BALKEN SYMMETRISCHE BALKEN MIT NEIGUNG UNABHÄNGIGEN BALKEN MIT NEIGUNG mit Elektroventil im Flüssigkeitssystem

COMPUTER


SPRAY COMPUTER Basisfunktionen: automatische konstante Spritzdosis unabhängig von der Fahrgeschwindigkeit einfarbiger Bildschirm Einschaltung der Spritzsektionen Anzeige des Arbeitsdruckes Anzeige der Fahrgeschwindigkeit Anzeige der ausgespritzten Flüssigkeitsmenge Anzeige der bespritzten Feldfläche Steuerung der Funktionen der Balkenhydraulik Steuerung des Schaummarkierers	NAVI GPS (Erfordert SPRAY computer) Zusatzfunktionen: automatische Steuerung von Spritzsektionen mit prozentualer Überlappung (0%, 50%, 100%) parallele Fahrt (auch im Konturmodus) Erstellung von Feldkarten Einspeichernmöglichkeit: Feldumriss, Fahrwege, bespritzte Fläche,Hindernisse (Pfeile), Refferenzpukt für erhöhte Genauigkeit USB Büchse Möglichkeit die parallele Fahrt für andere Maschinen zu benutzen (z.B. Mineraldüngerstreuer)

Zubehör

OPTIONEN DES FELDBALKENS


	Unabhängiger Balken Die Verwendung eines solchen Balkens erleichtert das Sprühen auf Feldern mit vielen Hindernissen (Masten, Bäume).
OPTIONEN DER DEICHSEL

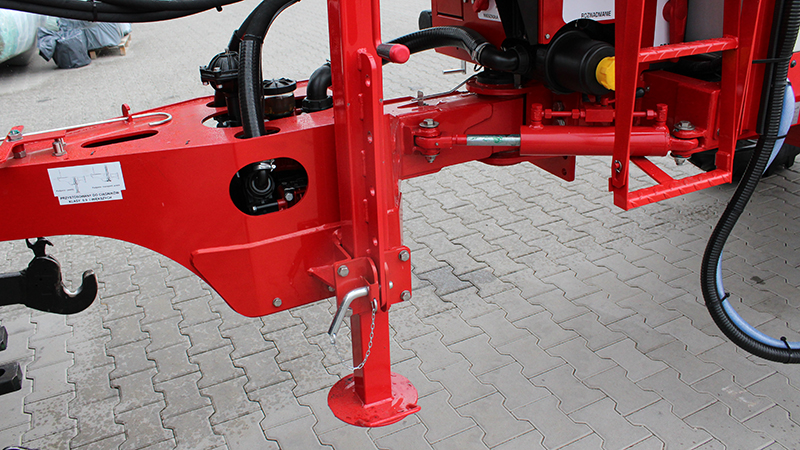

Halbautomatische Nachführdeichsel ermöglicht die Führung der Feldspritze entlang der Traktor-Radspuren. Das Kopieren der Spur erfolgt über zwei Sensoren und einen Kettenmechanismus.	Untere Deichsel Mit ø50 Zugöse PLUS 2000 / 2500	Kugelkupplung ø80
OPTIONEN DER ACHSEN


Mechanische Achsdämpfung verbessert den Fahrkomfort und erhöht die Lebensdauer der Feldspritze. Die Schwingungsübertragung auf die gesamte Feldspritze wird bei Feldarbeiten oder beim Transport deutlich reduziert.	Bereifung ist einer der entscheidenden Faktoren bei Bodenschutzarbeiten. Die PLUS Sprühgeräte können mit Bereifung 270/95 R42 ausgerüstet werden.	Kotflügel die der Reifengröße angepasst sind, schützen die Steuerelemente der Feldspritze vor Verunreinigungen.
LIQUID SYSTEM OPTIONEN


	Erweiterung der Flüssigkeitsanlage um 2 weitere Sektionen: 5/7 oder 7/9 SPRAY, UTS oder TOUCH Computer
ANDERE OPTIONEN


Hydrantanschluss Der Hydrantanschluss dient zum Befüllen des Spritztanks mit Wasser unter Druck.	Tankschlauch Mit Hilfe des Schlauches – mit einem Saugkorb – sowie einer Spritzpumpe kann der Haupttank der Maschine erffizient befüllt werden.	Die externe Waschanlage ist mit einer selbstaufrollenden Schlauchtrommel mit 20 lfm Schlauch und einer Düse für die Einstellung des Wasserstrahls im Griff.


Nachtbeleuchtung Ein zusätzlicher Satz von auf dem Spritzbalken und über der Einspülschleuse angebrachten Lampen, ermöglicht eine sichere Arbeit auch wahrend Nachtarbeit.		Rotationskopf, 3-Positionen mit einem Antitropfventil, erleichtert den schnellen Austausch von Zerstäubern und Anpassung an die Feldbedingungen.

Technische Spezifikation

PLUS REX	2015	2018	2020	2021
Tankvolumen [l]	2000
Balkenlänge [m]	15	18	20	21
Anzahl der Spritzsektionen des Spritzbalkens	5
Balkenhebebereich [m]	0,5÷2,3
Steuerung des Balkens	hydraulisch – 2 Schlauchpaare (über die Hebel des Schleppers) elektrohydraulisch – 1 Schlauchpaar (über das Steuergerät in der Kabine)
Radabstand [m]	1,50÷2,00
Pumpe	ZETA 260
Transportabmessungen Länge / Breite / Höhe [m]	5,6 / 2,4 / 3,2	6,4 / 2,4 / 3,3	5,6 / 2,4 / 3,2	5,8 / 2,4 / 3,5
Kraftbedarf [PS]	80
Gewicht [kg]	2030	2100	2170	2200

PLUS REX	2515	2518	2520	2521
Tankvolumen [l]	2500
Balkenlänge [m]	15	18	20	21
Anzahl der Spritzsektionen des Spritzbalkens	5
Balkenhebebereich [m]	0,5÷2,3
Steuerung des Balkens	hydraulisch – 2 Schlauchpaare (über die Hebel des Schleppers) elektrohydraulisch – 1 Schlauchpaar (über das Steuergerät in der Kabine)
Radabstand [m]	1,50÷2,00
Pumpe	ZETA 260
Transportabmessungen Länge / Breite / Höhe [m]	5,6 / 2,4 / 3,2	5,6 / 2,4 / 3,3	5,6 / 2,4 / 3,2	5,6 / 2,4 / 3,3
Kraftbedarf [PS]	80
Gewicht [kg]	2080	2130	2200	2230
